Comment réaliser un support autoalimenté pour smartphones Crosscall

J’utilise au quotidien et en moto un smartphone Crosscall que j’ai testé ici.

La marque Crosscall propose depuis peu un support alimenté pour moto, le X-Ride.

Je ne l’ai pas testé mais j’ai testé le X-Bike qui est le même mais sans alimentation.

Sur route, le système fonctionnait plutôt bien mais, dans une utilisation intensive en tout terrain, notamment dans la caillasse quand cela secoue bien, leur système de boule et de bras articulé de type RAM Mount n’est pas assez rigide pour contenir le poids du smartphone et celui-ci bascule vers le bas ce qui ne permet plus de le voir. De plus, leur système X-Blocker pour sécuriser le téléphone n’est pas des plus pratique à manipuler au quotidien.

Au final, même si je ne l’ai pas testé, je pense que leur système de fixation X-Ride doit être adapté à un usage routier mais pas pour le tout terrain.

Je me suis donc lancé dans la construction de mon propre support alimenté pour smartphone Crosscall.

Pour cela je me suis basé sur le connecteur X-Cable.

La première étape était de tester si le principe était viable.

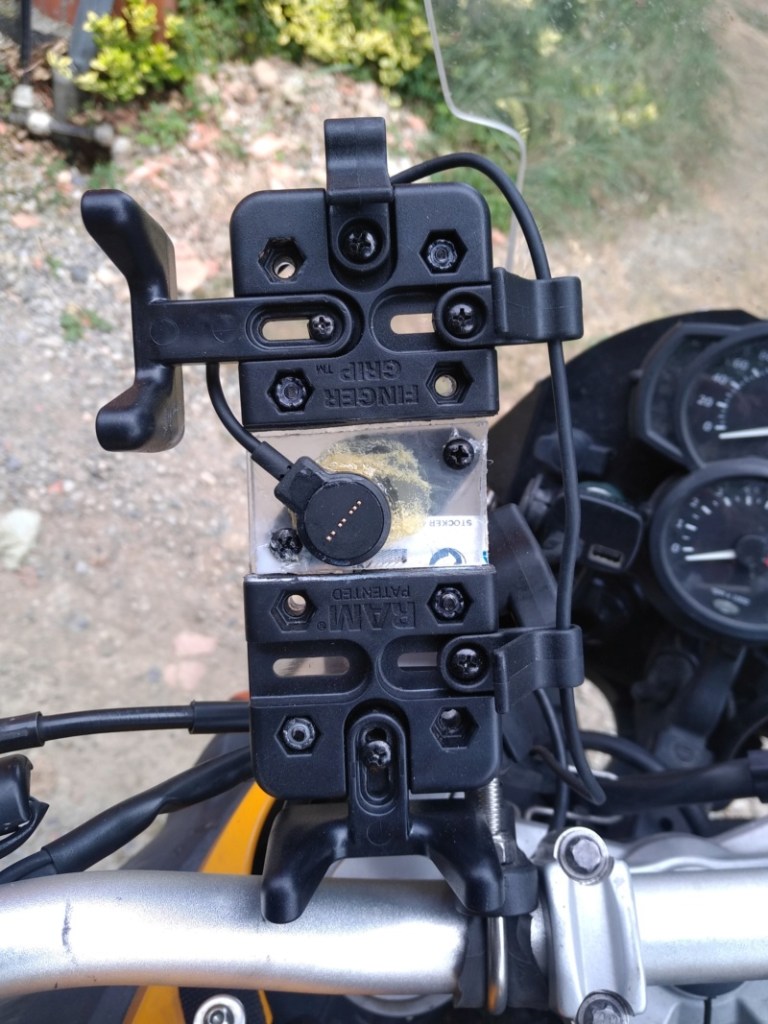

OK, ce n’est pas des plus esthétique, mais ce fut le premier prototype. Et cela fonctionne. J’ai roulé plusieurs milliers de kilomètres avec, mais, au fil du temps, le connecteur de charge c’est décentré avec les vibrations.

Premier teste validé : Il est donc possible de fabriquer un support alimenté, mais le connecteur doit être placé avec précision et ne dois pas bouger.

Pour y arriver, bricoler ne suffit pas, il faut donc passer à une solution plus professionnelle : l’impression 3D.

C’est mon ami Loïc, ingénieur de son état, qui maitrise le sujet. Cela l’intéresse aussi puisqu’il a le même téléphone sur sa 1200 GS. Merci à toi !

Comme j’étais tout à fait satisfait de mon support Quick-Grip de RAM Mount, nous avons décidé de garder le même principe.

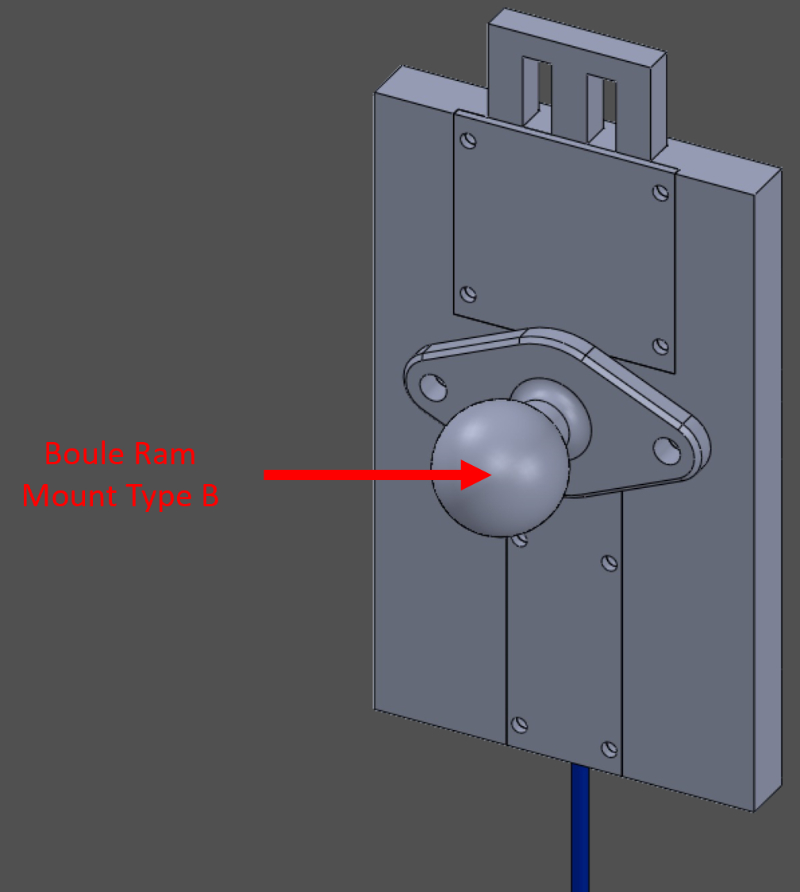

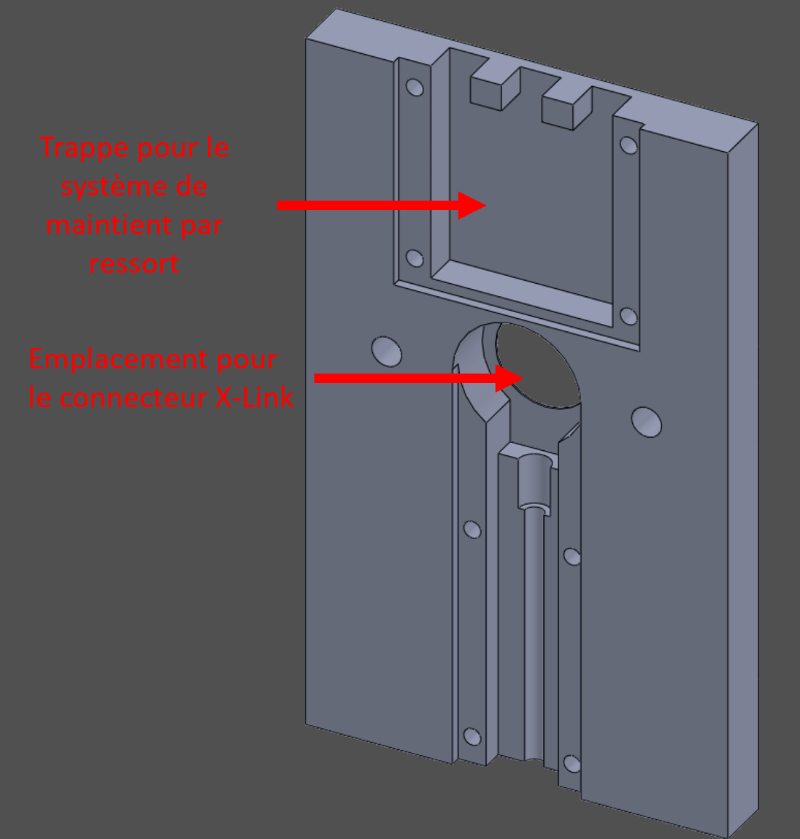

Prise des mesures et réalisation des premiers plans.

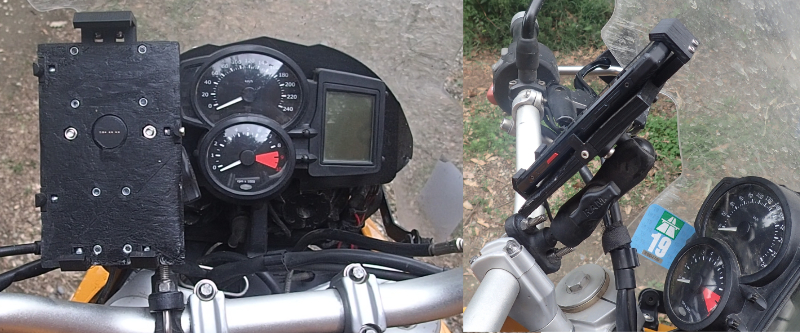

Impression, montage et voilà le résultat du second prototype. Il est évidement monté avec un bras RAM Mount pour boule B.

Et voilà comme il fonctionne.

Aujourd’hui, après environ 4000 km parcourus dont un peu moins d’un millier en tout terrain, le résultat est 100% fonctionnel.

La partie supérieure mobile est juste un peu dure à manipuler, en tout cas par rapport au support d’origine RAM. Il faudra peut-être mettre un ressort plus souple où laisser un peu plus d’espace à la pièce pour coulisser. Ce sera l’amélioration à apporter pour passer à la version 1.0.

Un support alimenté est vraiment la solution ultime pour un usage intensif et quotidien de son téléphone à moto.

Je ne l’ai pas précisé, mais le système est évidement 100% étanche et fonctionnel sous la pluie.

Ce support peut être adapté à tous les smartphones Crosscall disposant d’un connecteur X-Link, il suffit juste d’adapter les dimensions du support.

Cela vous intéresse mais vous n’avez pas d’imprimante 3D et vous n’y connaissez rien ? Contactez moi, je vous donnerai les fichiers sources. Il vous suffira d’aller dans un fablab pour trouver quelqu’un qui les adaptera et vous les imprimera.
